2022-09-27. Category & Tags: AOC, Fiber, Networking Hardware

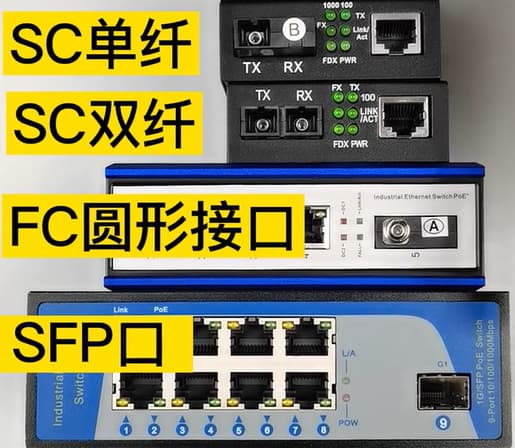

设备、服务器常见光纤接口 #

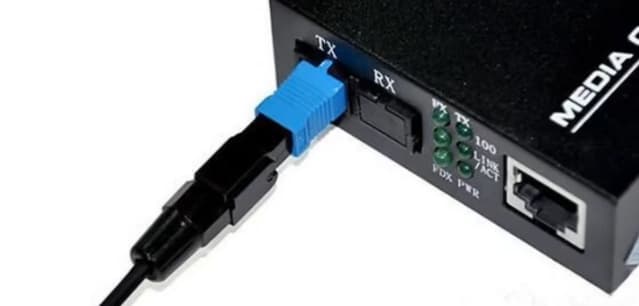

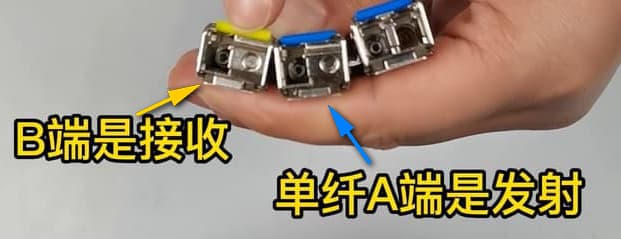

SFP 口需要光模块（LC 模块）：

ref: https://www.bilibili.com/video/BV17S4y1F7M4

光纤的连接方法 #

机械连接

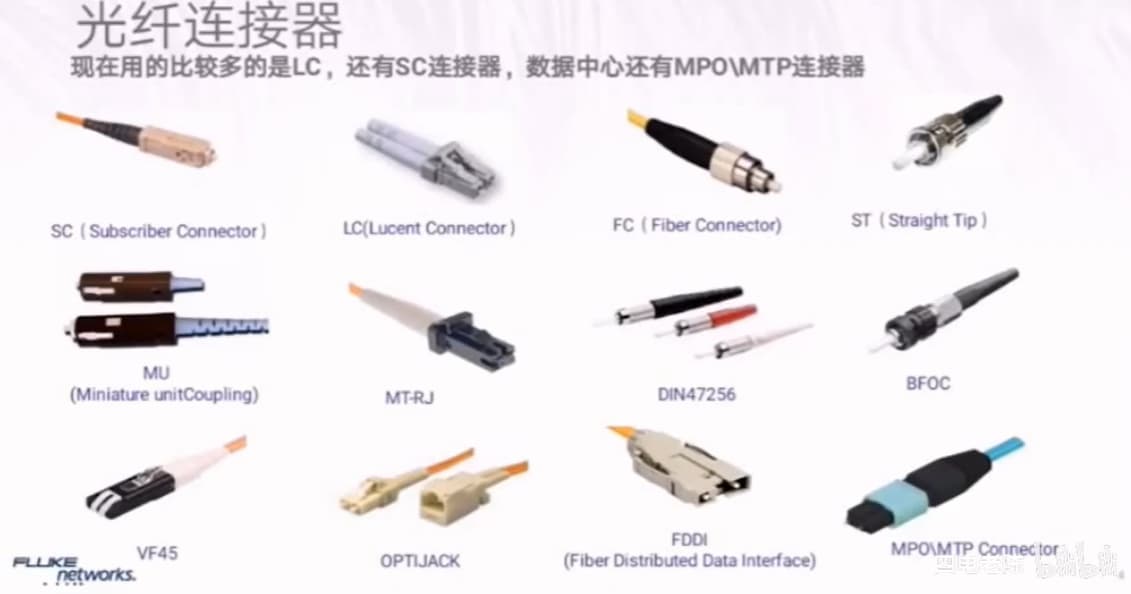

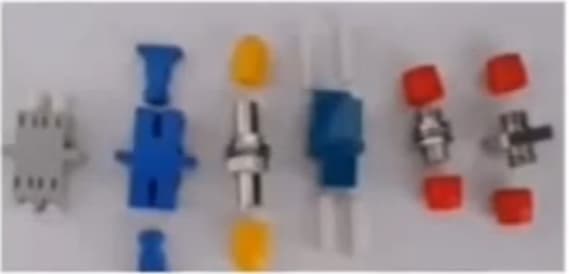

耗材：光纤连接器(a.k.a. 光纤耦合器/光纤法兰)
- SC 型: Subscriber Connector，日本，塑料，多用于连接路由器、交换机。
- LC 型: Lucent Connector，贝尔研究所，塑料，多用于连接 SFP 光模块，插针和套筒尺寸是 SC 的一半，为 1.25mm。
- FC 型: Fiber Connector，日本 NTT 公司，金属接头，螺丝扣紧固。
- ST 型: Straight Tip，光纤配件架，螺丝扣紧固，多用于光电转换器。
- MU 型: Miniature Unit-coupling 即微型连接器，日本 NTT 公司从 SC 改进，最小的单芯光纤连接器，1.25mm 套管，自保式结构，便于高密度安装。
- MT-RJ: 安普公司，有类似 RJ45 的闩锁结构，国内用得少。经济适用，适合“光纤到桌面”应用，多用于下一代高密度光纤连接器。
- DIN47256: 德国，尺寸同 FC 但结构更复杂，有控制压力的弹簧，防止压力过小或过大损坏接触面。
- BFOC: 德国西门子，为工业以太网开发，结构与 ST 非常相似（仅陶瓷芯略小），多用于恶劣环境的工业交换机、单片机。
- VF45: 3M 公司 1995s，无需套管即可连接。
- OptiJack: 用于 SFF 光模块。
- FDDI: Fiber Distributed Data Interface，主要用于双工连接系统。
- MPO、MTP: 多芯连接器，通常将 12 芯一排，可以支持一排或多排，支持 40G、100G 通道，多用于数据中心、银行。
- MPO: Multi-fiber Push On / Pull Off, 是连接器标准，符合 IEC-61757-7 或 EIA/TIA-604-5，插拔 500 次左右。
- MTP: Multi-fiber Termination Push on / Pull off, 是美国 USConec 公司的注册品牌，专门指其公司生产的 MPO 连接器（比一般标准高：性能更好、损耗更低），插拔 600 次左右。
- SFF vs SFP: SFF 是针脚焊在板子上，无法更换。SFP 是插在笼子里，可以热插拔，可以更换。
ref: 四电老陈 & wings-ger.
熔接
加热熔化后连接。连接稳定（损耗 0.03~0.05dB），后期维护成本低；设备成本高，耗电池、移动作业受限。

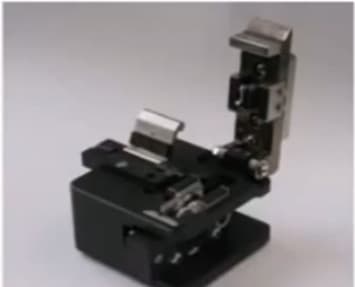

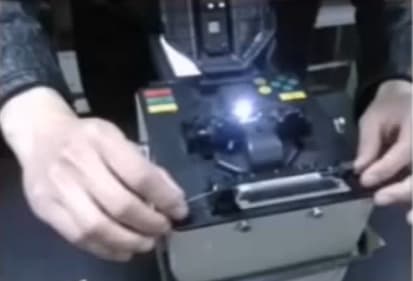

工具：光纤切刀+熔接机:
冷接
耗材：光纤冷接子(光纤快速连接器)。优点: 便于操作,合适野外作业. 缺点: 损失偏大.约 0.1 至 0.2dB。

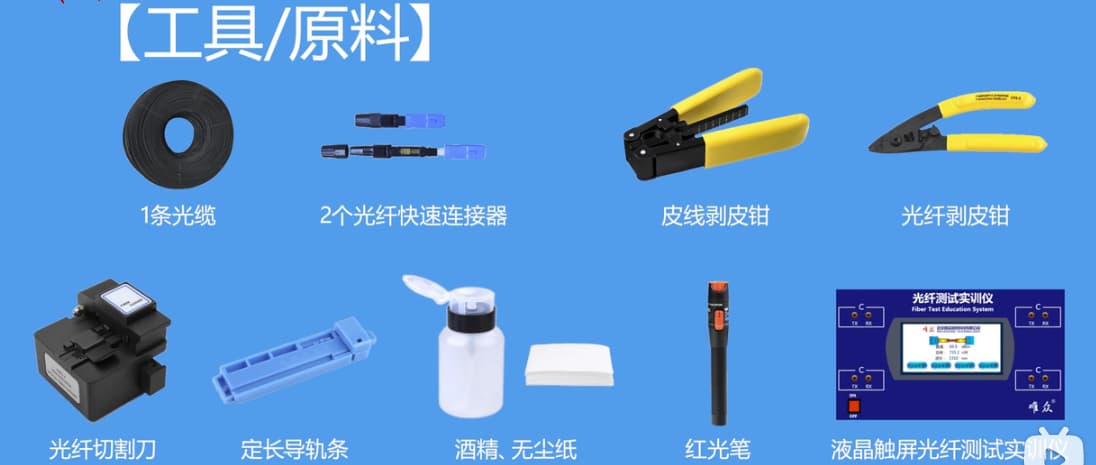

冷接工具和步骤:

ref: 唯众
